電力電纜的結構介紹

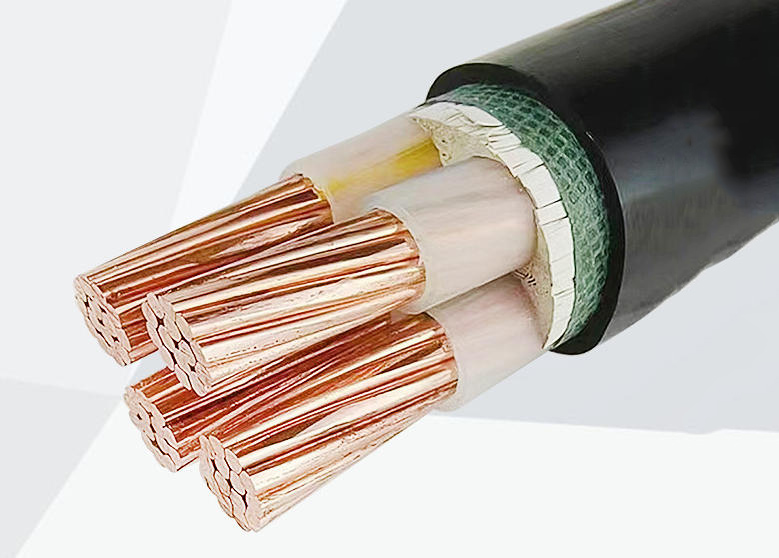

1，導體

導體是用來傳導電流的。導體種類繁多，按材料分，有銅芯和鋁芯兩種；按纜芯的數目分，有單芯、雙芯、三芯和四芯4種；按導體的形狀分，有圓形、橢圓形和扇形3種；按電纜導體的填充系數大小分，有緊壓和非緊壓2種。

2，絕緣層

絕緣層是用來保證導體之間、導體與外界的絕緣，使電流沿導體傳輸。絕緣層包括分相絕緣和統包絕緣，統包絕緣在分相絕緣之外。絕緣層所用材料有油鋟紙、橡皮、聚氯乙烯、聚乙烯和交聯聚乙烯等。

3，保護層

電力電纜的保護層分內護層和外護層兩部分。內護層主要是保護電纜統包絕緣不受潮濕和防止電纜浸漬劑外流以及輕度機械損傷；所用材料有鉛包、鋁包、橡套、聚氯乙烯套和聚乙烯套等。外護層是用來保護內護層的，防止內護層受機械損傷或化學腐蝕等，包括鎧裝層和外被層兩部分。所用材料，一般鎧裝層為鋼帶或鋼絲，外被層為纖維繞包、聚綠乙烯護套和聚乙烯護套。

在電力系統中，最常用的電纜有兩大類，即電力電纜和控制電纜。電力電纜是用來輸送和分配電能，和控制電纜是用于連接測量和控制二次回路。
